碳化硅可以实现更高效的热泵与空调,且仅需最少的重新设计

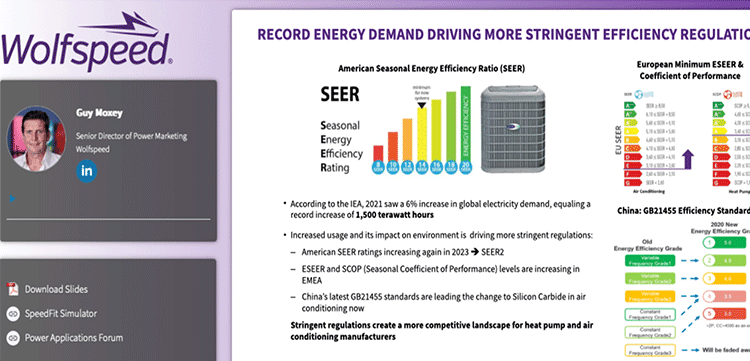

当今,加热与制冷系统每年所消耗的能源,占全球每年能源总产量的 50% 以上。日益严格的能源效率标准,包括美国 的 SEER、欧洲、中东和非洲的 ESEER 和 SCOP 等级,以及中国的 GB21455 标准,都计划降低加热与制冷对于我们的电网以及正在变暖的地球的影响。

从传统硅转变为 Wolfspeed 碳化硅器件,可以提升加热或制冷系统的效率,同时减小总体单位尺寸和降低拥有成本。碳化硅可以提升 SCOP 等级,带来优异的热性能和更低的噪音(> 20 kHz频率)。


缩小尺寸,同时在高温环境下提高效率

Wolfspeed 六管集成 WolfPACK™ 功率模块可实现卓越性能与系统效率。与 25 kW 逆变器系统中的采用 IGBT 解决方案相比,WolfPACK™ 的效率提高了 1.1%,而散热器(0.31 升对比 1.37 升)却缩小了 77%。

相反,WolfPACK 可以在更小散热器的情况下以更高负载运行,从而使设计人员能够设计出尺寸更小型、更轻量的嵌入式驱动系统,所需的散热器也缩小了 77%。即使在较高的 16 kHz 开关频率和相同的散热器条件下,碳化硅仍能保持热稳定性,且性能优于硅 IGBT。此外,由于更高的开关频率,碳化硅与硅基 IGBT 系统相比,可以实现更低的噪音且无需牺牲效率。

即使散热器尺寸减小 77%,SiC MOSFET 的散热性能仍然优于所有 Si IGBT。

25 kW 逆变器,Fsw = 8 kHz,SiC MOSFET 散热器尺寸减小77%:0.31L (1.6°C/W) 对比 1.37 L (0.73°C/W)

上图展示了在 25 kW 逆变器(使用 0.8 L 散热器)中,碳化硅六管集成 WolfPACK™ 模块与 IGBT 模块对比,效率有所提升。随着功率水平的提升,50 A 和 100 A 额定电流 Si IGBT 的结温增加,导致 IGBT 失效,而 Wolfspeed 32 A SiC MOSFET 保持稳定,远低于失效阈值。

碳化硅在更高开关频率下仍然可以实现优异的性能

25 kW 逆变器,Fsw = 16 kHz,较大 Si IGBT 散热器:1.37 L (0.7°C/W),较小 SiC 散热器 0.8 L (0.99°C/W)

在 16kHz 开关频率下,我们看到尽管其使用的散热器尺寸比 32 A Wolfspeed SiC MOSFET 大 41%,但 100 A 和 50 A 额定电流 Si IGBT 分别在超过 10 kW 和 15 kW 时出现热失效。


650 V 碳化硅 MOSFET 带来优异的功率和效率,仅有非常小的再设计需求

Image that includes both the front and back of the TO-247-4 package used for Wolfspeed's discrete Silicon Carbide power devices including SiC MOSFETs and Schottky diodes.

Wolfspeed 650 V 碳化硅 MOSFET 和二极管在更小尺寸 11 kW 热泵与空调系统中的采用,比之传统硅 IGBT,带来显著的获益。仅需即插即用 C6D16065D 肖特基二极管,就可以将这个 11 kW 系统的总体系统效率提升 0.5%。

利用无桥图腾柱拓扑重新设计 PFC 并使用碳化硅 MOSFET 升级逆变器后,系统效率可进一步提升 2.4%。

与高速度、软开关 IGBT 相比,Wolfspeed 650 V MOSFET 的导通损耗显著降低,几乎没有开关损耗。


采用 SpeedFit™ 进行碳化硅效率仿真

使用 SpeedFit 设计仿真器进行仿真,可最大限度提高热泵与空调效率,这是为设计选择正确器件的第一步。我们的在线仿真工具界面易于使用,可用于评估 Wolfspeed 的 SiC MOSFET、二极管和功率模块以及多种功率拓扑。立即开始仿真,在您的热泵与空调应用中释放 Wolfspeed 碳化硅的性能。 ​

立即仿真

用于热泵与空调的 Wolfspeed 碳化硅器件

Wolfspeed 产品凝聚多年丰富经验和专精技术,质量与创新的完美结合将帮助您的设计更上一层楼。

分立碳化硅 MOSFET

查看所有

分立碳化硅 MOSFET

No filters selected, showing all 7 products

分立碳化硅 MOSFET - Filter By

分立碳化硅 MOSFET

Product SKU
Buy Online
Request Sample
Data Sheet
CAD Model
Blocking Voltage
RDS(ON) at 25°C
Generation
Current Rating
Gate Charge Total
Output Capacitance
Total Power Dissipation (PTOT)
Maximum Junction Temperature
Package
Recommended For New Design?
Qualification
C3M0075120K
1200 V
75 mΩ
Gen 3
32 A
51 nC
58 pF
113.6 W
150 °C
TO-247-4
Yes
Industrial
1200 V
75 mΩ
Gen 3
30 A
51 nC
58 pF
113.6 W
150 °C
TO-263-7
Yes
Industrial
1200 V
40 mΩ
Gen 3
64 A
61 nC
94 pF
272 W
150 °C
TO-263-7
Yes
Industrial
650 V
15 mΩ
Gen 3
120 A
188 nC
289 pF
416 W
175 °C
TO-247-4
Yes
Industrial
650 V
45 mΩ
Gen 3
47 A
61 nC
101 pF
147 W
175 °C
TO-263-7
Yes
Industrial
650 V
60 mΩ
Gen 3
36 A
46 nC
80 pF
136 W
175 °C
TO-263-7
Yes
Industrial
1200 V
32 mΩ
Gen 3
68 A
111 nC
133 pF
277 W
150 °C
TO-263-7
Yes
Industrial

分立碳化硅肖特基二极管

分立碳化硅肖特基二极管

No filters selected, showing all 3 products

分立碳化硅肖特基二极管 - Filter By

分立碳化硅肖特基二极管

Product SKU
Buy Online
Request Sample
Data Sheet
CAD Model
Blocking Voltage
Current Rating
Generation
Forward Voltage(VF(type))
Maximum Continuous Current (IF)
Total Capacitive Charge (QC (typ))
Total Power Dissipation (PTOT)
Package
Qualification
Recommended For New Design?
1200 V
10 A
Gen 4
1.5 V
10 A
52 nC per leg
170 W
TO-252-2
Industrial
Yes
650 V
16 A
Gen 3
1.5 V
16 A
44 nC
150 W
TO-220-2
Industrial
Yes
650 V
16 A
Gen 6
1.27 V
16 A
29 nC
100 W
TO-247-3
Industrial
Yes

碳化硅功率模块

碳化硅功率模块

No filters selected, showing all 1 products

碳化硅功率模块 - Filter By

碳化硅功率模块

Product SKU
Buy Online
Request Sample
Data Sheet
CAD Model
Package
Configuration
Blocking Voltage
Current Rating
RDS(ON) at 25°C
Generation
Maximum Junction Temperature
Module Size
Recommended For New Design?
Qualification
View Product
FM3
Six-pack (three-phase)
1200 V
30 A
32 mΩ
Gen 3 MOS
150 °C
62.8 mm x 33.8 mm
Yes
Industrial

参考设计

参考设计

No filters selected, showing all 2 products

参考设计 - Filter By

参考设计

Product SKU
Name
Buy Online
Type
Topology
Power
Discrete/Module
Package
Device SKU(s)
Designed By
View Product
CRD-22AD12N
22 kW Bi-Directional Active Front End (AFE)
AC to DC
Three-Phase, 2-Level
22kW
Discrete
TO-247-4
Wolfspeed
CRD25DA12N-FMC
New
25 kW FM3 Three-Phase Inverter
DC to AC
Three-Phase, 2-Level
25kW
Module
FM3
Wolfspeed
