功率应用

工业和商业太阳能系统

提高可靠性并降低系统总成本，同时满足新兴的效率标准。

碳化硅助力打造更小型、更高效的大规模太阳能系统

工业和商业设施通常拥有宽阔、平坦的屋顶空间，这是安装大型太阳能系统来生产清洁且不昂贵的太阳能电力的理想场所。借助在太阳能逆变器中采用的 Wolfspeed 碳化硅，这些系统的功率密度能够提高 50%，电路拓扑结构也可得到简化，从而减少元件数量、提高可靠性并降低系统总成本，同时满足多种新出现的能效标准。

Wolfspeed 碳化硅器件可缩小系统尺寸、降低其重量并减少成本

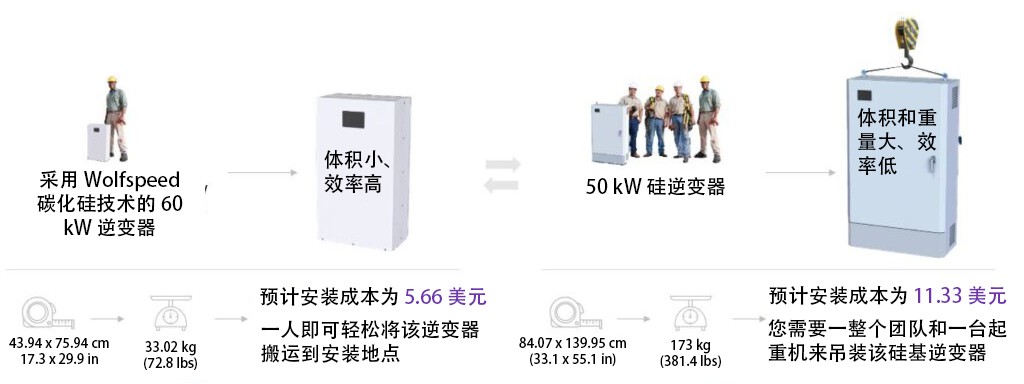

Illustrated infographic explaining how a Wolfspeed Inverter is smaller and more efficient than other inverters. All labels are in simplified Chinese.

Wolfspeed WolfPACK™ 碳化硅功率模块提供出色的解决方案，助力快速设计执行、提高可扩展性并降低装配开销。

Product shot of the WolfPACK SiC Power Modules in the FM3 package. — Wolfspeed WolfPACK™ 碳化硅功率模块提供出色的解决方案，助力快速设计执行、提高可扩展性并降低装配开销。

三相太阳能逆变器

大型商业和工业太阳能系统中需要使用 15 kW 到 200 kW 以上的大功率三相太阳能逆变器，以将光伏电池板产生的直流电转换为可并网的交流电。大多数三相串式逆变器都使用分立功率半导体，其架构具有可扩展性和灵活性，可提供 408 V 三相交流输出和 500-1100 V 内部总线电压。WolfPACK™ 模块用于桥接分立器件和功率模块，并且能够以非常小的杂散电感提供高安培容量。

在三相逆变器中使用 Wolfspeed 碳化硅取代传统硅，可将功率密度提高 50%，并通过减少组件数量和降低组装成本来打造更简单的电路拓扑结构，从而缩小逆变器的整体尺寸并降低系统总成本。采用 Wolfspeed 碳化硅技术后，逆变器的整体尺寸和重量都会大幅减小。一台 50 kW 硅逆变器平均重达 380 磅，而一台采用 Wolfspeed 碳化硅 MOSFET 和二极管的 60 kW 逆变器仅重 72 磅，并且体积也很小，一个人就能轻松将其搬运到安装地点。

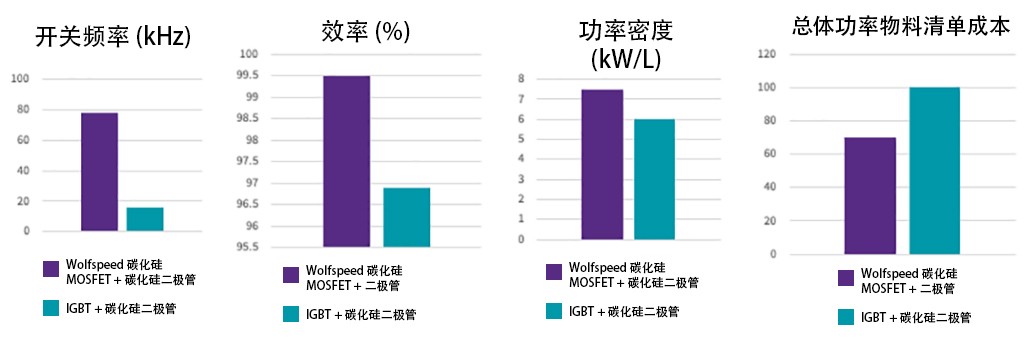

与 IGBT+碳化硅混合解决方案相比，在三相逆变器中使用 Wolfspeed 1200 V MOSFET和1200 V 肖特基二极管来打造完备的碳化硅解决方案，能够将总成本降低多达 30%，并显著提高开关频率以及效率和功率密度。

Wolfspeed 的 60 kW 交错并联升压转换器的参考设计中展示了 Wolfspeed 的 C3M™ 碳化硅 MOSFET 在四相交错并联升压转换器中的应用。

Product Shot of Wolfspeed's Reference Design of a 60 kW Interleaved Boost Converter — Wolfspeed 的 60 kW 交错并联升压转换器的参考设计中展示了 Wolfspeed 的 C3M™ 碳化硅 MOSFET 在四相交错并联升压转换器中的应用。

适用于工业和商业太阳能系统的 MPPT 升压电路

商业和工业太阳能系统也可利用 MPPT 升压转换器形式的功率优化器来平滑电池板之间产生的可变电压，并为内部总线带来更高的电压。例如，通过在 60 kW 系统的 MPPT 升压电路中使用 Wolfspeed 碳化硅 MOSFET 和二极管，可将整体效率提高 1.8%，同时提高功率密度并降低整体系统成本。

在工业和商业 MPPT 升压转换器中采用 Wolfspeed 1200 V MOSFET 和 1200 V 肖特基二极管的全碳化硅解决方案可将功率密度提高 1.1%，实现高达 99.49% 的效率。此外，Wolfspeed 的 1200 V MOSFET 和二极管具备业界最高的额定工作温度，是包括屋顶太阳能电池阵列在内的各种高温环境应用的理想之选。

使用SpeedFit 设计模拟器。模拟太阳能系统，

使用SpeedFit设计模拟器模拟太阳能MPPT升压转换器，了解如何在高温条件下实现太阳能系统的高效率和高功率密度。

Wolfspeed 碳化硅带来更可靠、更清洁的电力

即使在要求最为严苛的功率应用中，Wolfspeed 碳化硅也能保持令人难以置信的可靠性和效率。之所以如此，是因为 Wolfspeed 碳化硅产品可以带来以下好处：

损耗降低高达 30%

功率密度提升高达 50%

系统成本降低多达 10%

面向工业和商业太阳能系统的特色产品

工业和商业太阳能系统利用太阳能为大型商业和工业设施提供电力。在这些系统中使用 Wolfspeed 碳化硅可提高能源效率、降低开关损耗并满足新兴的效率标准。

1200 V Discrete Silicon Carbide MOSFETs

Wolfspeed 的 1200 V 碳化硅 MOSFET 系列针对高功率应用场景进行了优化，提供多种导通电阻和封装选项。

1200 V Discrete Silicon Carbide Schottky Diodes

Wolfspeed 的 1200 V 分立碳化硅肖特基二极管采用混合式 PiN 肖特基 (MPS) 设计，更稳固、更可靠。

62 mm BM2 Silicon Carbide Half-Bridge Power Modules

Wolfspeed BM2 功率模块平台提供了碳化硅的系统优势，同时保持了耐用的行业标准 62 mm 模块封装。

碳化硅功率模块

查看所有

碳化硅功率模块

No filters selected, showing all 4 products

碳化硅功率模块 - Filter By

碳化硅功率模块

Product SKU	Package	Configuration	Blocking Voltage	Current Rating	R_DS(ON) at 25°C	Generation	Maximum Junction Temperature	Module Size	Recommended For New Design?	Qualification
CCB021M12FM3T	FM3	Six-pack (three-phase)	1200 V	30 A	21 mΩ	Gen 3	150 °C	62.8 mm x 33.8 mm	Yes	Industrial
CCB032M12FM3T	FM3	Six-pack (three-phase)	1200 V	30 A	32 mΩ	Gen 3 MOS	150 °C	62.8 mm x 33.8 mm	Yes	Industrial
CCB032M12FM3	FM3	Six-pack (three-phase)	1200 V	30 A	32 mΩ	Gen 3 MOS	150 °C	62.8 mm x 33.8 mm	Yes	Industrial
CCB021M12FM3	FM3	Six-pack (three-phase)	1200 V	30 A	21 mΩ	Gen 3 MOS	150 °C	62.8 mm x 33.8 mm	Yes	Industrial

分立式碳化硅MOSFET

查看所有

分立式碳化硅MOSFET

No filters selected, showing all 4 products

分立式碳化硅MOSFET - Filter By

分立式碳化硅MOSFET

Product SKU	Blocking Voltage	R_DS(ON) at 25°C	Generation	Current Rating	Gate Charge Total	Output Capacitance	Total Power Dissipation (P_TOT)	Maximum Junction Temperature	Package	Recommended For New Design?	Qualification
C2M1000170D	1700 V	1000 mΩ	Gen 2	5 A	22 nC	19 pF	69 W	150 °C	TO-247-3	Yes	Industrial
C3M0032120K	1200 V	32 mΩ	Gen 3	63 A	118 nC	129 pF	283 W	175 °C	TO-247-4	Yes	Industrial
C3M0075120K	1200 V	75 mΩ	Gen 3	32 A	51 nC	58 pF	113.6 W	150 °C	TO-247-4	Yes	Industrial
C3M0040120K	1200 V	40 mΩ	Gen 3	66 A	99 nC	103 pF	326 W	175 °C	TO-247-4	Yes	Industrial

分立式碳化硅肖特基二极管

查看所有

分立式碳化硅肖特基二极管

No filters selected, showing all 3 products

分立式碳化硅肖特基二极管 - Filter By

分立式碳化硅肖特基二极管

Product SKU	Blocking Voltage	Current Rating	Generation	Forward Voltage(V_F(type))	Maximum Continuous Current (IF)	Total Capacitive Charge (Q_C (typ))	Total Power Dissipation (P_TOT)	Package	Recommended For New Design?	Qualification
C4D20120H	1200 V	20 A	Gen 4	1.5 V	20 A	99 nC	246 W	TO-247-2	Yes	Industrial
C4D30120H	1200 V	30 A	Gen 4	1.5 V	30 A	152 nC	441 W	TO-247-2	Yes	Industrial
C4D40120H	1200 V	40 A	Gen 4	1.5 V	40 A	167 nC	667 W	TO-247-2	Yes	Industrial

参考设计

查看所有

参考设计

No filters selected, showing all 3 products

参考设计 - Filter By

参考设计

Product SKU	Name	Type	Topology	Power	Discrete/Module	Package	Device SKU(s)	Designed By
CRD-15DD17P	15 W Flyback Auxiliary Power Supply	DC to DC	Flyback	0.015kW	Discrete	TO-263-7	C2M1000170J	Wolfspeed
CRD-22AD12N	22 kW Bi-Directional Active Front End (AFE)	AC to DC	Three-Phase, 2-Level	22kW	Discrete	TO-247-4	C3M0032120K	Wolfspeed
CRD-60DD12N	60 kW Interleaved Boost Converter	DC to DC	Boost - Asynchronous	60kW	Discrete	TO-247-4	C3M0075120K C4D10120D	Wolfspeed
